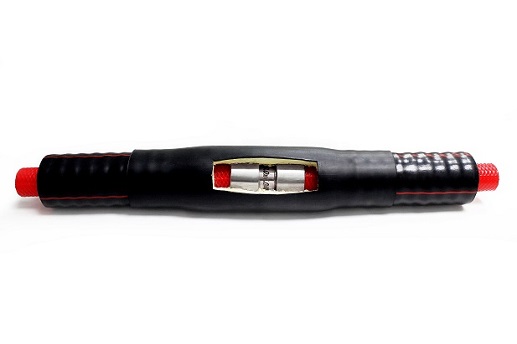

Установка термоусаживаемой муфты

Установка термоусаживаемой муфты

Установка термоусаживаемой муфты отличается  простотой и осуществляется очень быстро.

Сборка происходит в несколько действий, для начала следует удалить весь загрязнённый и влажный пенополиуретан по обоим краям стыкуемых труб, затем следует надеть термоусаживаемую муфту (далее: ТУМ) на трубы и удалить защитную плёнку, после нужно провести операцию по разметке, для точной установки муфты на стыке. Дальше необходимо зачистить место усадки муфты, путём зачистки полиэтиленовой оболочки при помощи наждачной бумаги, а также саму ТУМ с внутренней стороны, делается это для создания шероховатой поверхности для лучшего последующего сцепления.

Следующим шагом будет создание на наружной части муфты заливочного отверстия диаметром 20 мм, оно должно находиться строго вверх. Далее подготавливаем изоляционную ленту, делаем следующим образом: обезжириваем поверхность трубы, на которую будет производиться усадка ленты и ТУМа, затем необходимо прогреть трубы-оболочки на месте укладки до температуры 80 C° для установки на нее герметизационной ленты. Важным аспектом правильности прогрева служит приставание полоски к поверхности оболочки, ту же операцию проводим с другой стороны. После этого насаживаем ТУМ на место соединения заливочным отверстием вверх. Для усадки применяем газовую горелку, прогревая место стыка (здесь главное не перестараться).

После того как монтаж закончен, необходимо проверить качество проведённой работы. Для этого нам понадобиться манометр и мыльная вода. Обрабатываем места стыков и отверстие водой, подаём давление в 0.5 бар в течение некоторого времени и следим за показаниями. Если вода нигде не вспенивается и не пузырится, а показатель давления не падает, значит проделанная работа успешна.

Далее приступаем к теплоизоляции самого стыка. Для начала следует убрать нанесённый мыльный раствор с краёв, затем снять фаску с края муфты и зачистить шкуркой. После, подготавливаем термоусаживаемую ленту, отмеряем и нарезаем необходимую нам часть. Далее процесс усадки манжеты аналогичен процессу герметизационной ленты: нагреваем оболочку, установленную ТУМ и саму ленту, устанавливаем поверх соединения и прогреваем ещё раз для полного сцепления.

Следующим шагом будет подготовка смеси пенополиуретана для последующей заливки внутрь стыка. Смешиваем полиол и изоцианат в емкости при помощи специальной насадки на дрель. Затем в заливочное отверстие, через воронку, заливается смесь пенополиуретана, а сама дыра закрывается дренажной пробкой, функция которой - выпуск воздуха при застывании смеси.
Как видим, монтаж относительно прост, муфты прекрасно справляются с возложенной задачей, а также отличаются своей герметичностью и долговечностью.
